1.概述
|
DDSY580型电子式预付费单相电能表是我公司研制、生产的新一代智能化电能表，它采用高精度、高可靠性、双向计费的电子电能表集成电路ADE7755，结合预付费处理CPU电子模块而成，用以计量频率为50HZ的单相交流有功电能，各项技术指标符合GB/T17215-1996《1级和2级静止式交流有功电度表》和JB/T18460.3-2001《预付费电度表》的技术要求。 |
 |
它采用了目前国内**********技术“封闭式IC卡及卡座”技术和SMT工艺，具有计量准备、精度稳定、安全保密、性能可靠、功能完全、低功耗、操作简单方便等优点，是我国改革用电体制，实现用电商品化的理想产品。该产品的****特点就是IC卡及卡座采用全封闭式结构，具有防水、防灰尘、防卡座机械疲劳、防人为攻击等，是接触式IC卡电表的替代产品。 |
|
2.技术参数 |
|
1.精度等级： 1.0 级或2.0级
2. 电参数
2.1电源电压：交流220V±15%，频率：50Hz
2.2基本电流（Ib）：2.5A、5A、10A、20A
2.3 过载倍数：4-6倍。
3 汉字显示：金雀商标、购买量、剩余电量、累计电量、余量不足、错误、供电、断电、输入正确、报警值、负荷.
4.液晶显示范围：00000.00—99999.99
5.IC卡使用寿命≥10000次
6.电磁继电器使用寿命≥50000次.
7. 环境条件
7.1工作温度-25℃— +55℃，贮藏温度﹣25℃— +70℃，湿度年平均≤75%
8 在断电状态下，数据保存10年以上。
|
|
3.主要功能 |
|
|
1.计量精度高，本产品计量精度有1.0级和2.0级供客户选择。
|
|
2.采用非接触的IC卡，电能表完全封闭，卡座无触点，卡与表红外数据通讯，没有接触部分，有效避免了类似接触式表卡口触点老化后出现的接触不良的问题。系统数据加密好，运行安全可靠。
|
|
3.预付费功能：
本系列产品采用预付电量形式，用户必须先买电、后用电，当带有电量的IC卡插入表内后，显示本次购买电量、报警电量、及****负荷，继电器打开，开始供电，以后交替显示累计电量和剩余电量。
4.报警报警
用户在开户时可预置一报警电量（0—99度），并可选择报警方式（断电报警或声音报警），用电时，智能模块递减计数，如果选择声音报警，当表内剩余电量等于报警电量时，蜂鸣器鸣响一次，以提醒用户购电，同时屏幕上一直有汉字显示余量不足，以后每减少1度电报警一次。如果选择断电报警，当表内剩电量等于报警电量时，拉闸断电，以提醒用户购电，同时屏幕上一直有汉字显示余量不足，此时将本表的卡插入一下将恢复正常供电，以后每减少1度电报警一次。
5.断电功能
当电表中剩余电量为0时，电表自动拉闸断电，直到插入电量有效IC卡后方可开始供电。
6.查询功能
当用户把IC卡插入表后，可显示购买电量、报警电量、及****负荷，以便用户查询.
7.保密功能
电表与卡之间互相密匙认证，非本表所用卡插入该表时，显示错误，本次操作无效，密码不可破译，保密性强。
8.电量返写功能
用户每次将电卡插入电能表后，IC卡电表都会将剩余电量等信息返写回卡中，以便供电管理系统查询。
9.采用汉字字符LCD液晶显示，显示内容直观。有脉冲输出接口，可实现集中抄表。
|
|
|
4.使用说明 |
1 预付费电表应安装在室内，室外使用时应有防雨、防晒等措施，避免安装在有腐蚀性气体的环境中。
2 应严格按照说明书给图进行接线， 安装完毕后，此时预付费电表处于断电状态只有首次到指定地点进行购电开户：待预付费电表通过卡输入有效电量后方开始供电。
3 将购有电量IC卡按箭头方向插入电表，此时表上液晶显示本次购买量，约1秒后显示累计用量，随后显示报警值，最后显负荷值，此时卡中数据已被电表读出，听到“嘟”的一声鸣叫，合闸供电，IC卡使用完毕时应妥善保存，不应插入卡座内存放，下次购电时应使用该卡。
4 当用户用电一段时间后，表上液晶显示可用余量减少到一定数量（如8度，此数据可在用户开户时在0-99度之间设定）时，如果选择声音报警，当表内剩余电量等于报警电量时，蜂鸣器鸣响一次，以提醒用户购电，同时屏幕上一直有汉字显示余量不足，以后每减少1度电报警一次。如果选择断电报警，当表内剩余电量等于报警电量时，拉闸断电，以提醒用户购电，同时屏幕上一直有汉字显示余量不足，此时将本表的卡插入一下将恢复正常供电，以每减少1度电鸣响一次，当减少到****零时，拉闸断电，直到有有效卡插入后方继续合闸供电。 |
|
|

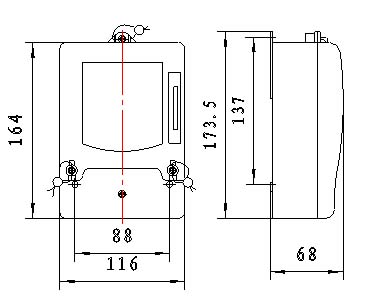

5.安装尺寸 |
 |
